华为(HuaWei) USG6000E 系列防火墙产品投标参数规格特性清单 2024-11-22

规格参数
产品架构
相关文档

型号	参考用户数 1	防火墙吞吐量数 2	最大并发连接	每秒新建连接	IPSec 吞吐量数 3	IPSec 最大连接	SSL VPN 并发用户	固定接口	内存	产品形态	冗余电源
USG6510E-AC	50-100	1.2 Gbit/s	300000	20000	1 Gbit/s	100/100	1000	2GE(SFP)+10GE		桌面	外置适配器
USG6525EAC	200~500	2 Gbit/s	3000000	70000	2Gbit/s	100/500	4000	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6555E-AC	500~700	4 Gbit/s	4000000	78000	4Gbit/s	100/1000	4000	310GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6565E-AC	700~1100	6 Gbit/s	4000000	80000	6Gbit/s	100/1000	4000	410GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6585E-AC	1100~1600	9 Gbit/s	4000000	80000	6Gbit/s	100/1000	4000	510GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6615E-AC	1600-2500	12 Gbit/s	6000000	200000	10 Gbit/s	100/2000	8000	610GE(SFP+)+6GE(SFP)+16*GE		1U机架	可选双电
USG6625E-AC	2500-4500	20 Gbit/s	8000000	200000	15 Gbit/s	100/2000	8000	710GE(SFP+)+6GE(SFP)+16*GE		1U机架	可选双电
USG6635E-AC	4500~7000	30 Gbit/s	12000000	400000	20 Gbit/s	100/5000	15000	240GE(QSFP+)+1210GE(SFP+)+16*GE		1U机架	可选双电
USG6655E-AC	7000~10000	40 Gbit/s	12000000	400000	30 Gbit/s	100/5000	15000	240GE(QSFP+)+1210GE(SFP+)+16*GE		1U机架	可选双电
USG6307E-AC	1-50	800 Mbps	24万	2万	800Mbps	1000	100	2×GE(SFP)+10×GE		桌面	外置适配器
USG6311E-AC	50-100	1.5 Gbps	30万	2万	1Gbps	1000	100	2×GE(SFP)+10×GE		桌面	外置适配器
USG6331E-AC	100~200	3 Gbps	50万	3万	3Gbps	2000	500	210GE(SFP+)+10GE		桌面	外置适配器
USG6305E-AC	100-400	600 Mbps	100万	8万	600Mbps	4000	500	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6309E-AC	300~500	800 Mbps	120万	8万	800Mbps	4000	500	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6315E-AC	400~600	1 Gbps	180万	8万	1Gbps	4000	500	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6325E-AC	500~700	2 Gbps	240万	8万	2Gbps	4000	500	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6335E-AC	600~800	3 Gbps	360万	8万	3Gbps	4000	500	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6355E-AC	800~1000	4 Gbps	400万	8万	4Gbps	4000	1000	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6365E-AC	1000-1200	6 Gbps	400万	8万	6Gbps	4000	1000	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6385E-AC	1200-1400	8 Gbps	400万	8万	6Gbps	4000	1000	210GE(SFP+)+8GE Combo+2*GE WAN		1U机架	可选双电
USG6395E-AC	1400-1600	12 Gbps	800万	20万	12Gbps	8000	2000	610GE(SFP+)+6GE(SFP)+16*GE		1U机架	可选双电
USG6311E-AC	50-100	1.5Gbps	30万	2万	1Gbps	1000	100	10GE(RJ45)+2GE(SFP)+1*USB2.0	1GB	桌面	外置适配器
USG6306E-AC	100-400	600Mbps	100万	8万	600Mbps	4000	500	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6308E-AC	300~500	800Mbps	120万	8万	800Mbps	4000	500	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6312E-AC	400~600	1Gbps	180万	8万	1Gbps	4000	500	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6322E-AC	500~700	2Gbps	240万	8万	2Gbps	4000	500	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6332E-AC	600~800	3Gbps	360万	8万	3Gbps	4000	500	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6350E-AC	800~1000	4Gbps	400万	8万	3Gbps	4000	1000	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6510E-AC	50-100	1.2Gbps	30万	2万	1Gbps	1000	100	10GE(RJ45)+2GE(SFP)+1*USB2.0	1GB	桌面	外置适配器
USG6530E-AC	100-200	4GbpsN/A	50万	3万	2Gbps	2000	500	10GE(RJ45)+210GE(SFP+)+1*USB2.0	2GB	桌面	外置适配器
USG6515E-AC	200~500	2Gbps	300万	7万	2Gbps	4000	500	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6550E-AC	500~700	4Gbps	400万	7.8万	3Gbps	4000	1000	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6560E-AC	700~1100	6Gbps	400万	8万	3Gbps	4000	1000	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6580E-AC	1100~1600	8Gbps	400万	8万	3Gbps	4000	1000	16GE(RJ45)+8GE(COMBO)+210GE(SFP+)+2WAN GE(RJ45)+1USB2.0+1USB3.0	4GB	1U机架	可选双电
USG6630E-AC	1600~7000	30Gbps	1200万	40万	20Gbps	15000	5000	240GE(QSFP+)+1210GE(SFP+)+12GE+1USB3.0		1U 机架	单电（交流或直流）
USG6650E-AC	7000~10000	40Gbps	1200万	40万	30Gbps	15000	5000	240GE(QSFP+)+1210GE(SFP+)+12GE+1USB3.0		1U 机架	单电（交流）
USG6680E-AC	10000~13000	80Gbps	2500万	80万	70Gbps	60000	15000	440GE(QSFP+)+2810GE(SFP+)+210GE(SFP+)HA+1USB3.0		1U 机架	单电（交流）
USG6712E-AC	13000~17000	120Gbps	3500万	140万	100Gbps	120000	30000	2100GE(QSFP28)+240GE(QSFP+)+2010GE(SFP+)+210GE(SFP+)HA+1*USB3.0		1U 机架	单电（交流）
USG6716E-AC	17000~20000	160Gbps	5000万	160万	120Gbps	120000	30000	2100GE(QSFP28)+240GE(QSFP+)+2010GE(SFP+)+210GE(SFP+)HA+1*USB3.0		1U 机架	单电（交流）
USG6305-AC	20-60	500Mbps	20万	4000	300Mbps	500	100	4GE	1GB	桌面	外置适配器
USG6305-W-AC	20-60	500Mbps	20万	4000	300Mbps	500	100	4GE	1GB	桌面	外置适配器
USG6310S-AC	50~100	1Gbps	25万	6000	400Mbps	1000	100	8GE	1GB	桌面	外置适配器
USG6310S-W-AC	50~100	1Gbps	25万	6000	400Mbps	1000	100	8GE	1GB	桌面	外置适配器
USG6310S-WL-AC	50~100	1Gbps	25万	6000	400Mbps	1000	100	8GE	1GB	桌面	外置适配器
USG6320-AC	100~200	2Gbps	50万	2万	600Mbps	2000	200	8GE	2GB	桌面	外置适配器
USG6306-AC	200~400	600Mbps	80万	2.5万	900Mbps	2000	300	4GE+2Combo	4GB	1U 机架	可选双电
USG6308-AC	300~500	800Mbps	100万	2.5万	900Mbps	2000	400	4GE+2Combo	4GB	1U 机架	可选双电
USG6330-AC	400~600	1Gbps	150万	3万	900Mbps	4000	500	4GE+2Combo	4GB	1U 机架	可选双电
USG6350-AC	500~700	2Gbps	200万	3万	900Mbps	4000	500	4GE+2Combo	4GB	1U 机架	可选双电
USG6360-AC	600~800	3Gbps	300万	3万	900Mbps	4000	500	4GE+2Combo	4GB	1U 机架	可选双电
USG6370-AC	800~1000	4Gbps	400万	6万	3Gbps	4000	1000	8GE+4SFP	4GB	1U 机架	可选双电
USG6380-AC	1000~1200	6Gbps	400万	7万	3Gbps	4000	1000	8GE+4SFP	4GB	1U 机架	可选双电
USG6390-AC	1200~1500	8Gbps	400万	8万	3Gbps	4000	1000	8GE+4SFP	4GB	1U 机架	可选双电
USG6390E-AC	1500~3000	10Gbps	500万	16万	12Gbps	15000	2000	8GE+4SFP	8GB	1U 机架	可选双电

1 参考用户数仅供参考根据实际网络环境的不同可能会有差异

2 防火墙吞吐量算法 1518byte

3 IPSec吞吐量算法 AES 1420 byte

网页中产品数据均来自互联网和相关文档，不保证这些材料和内容的准确、完整、充分和可靠性，并且明确声明不对这些材料和内容的错误或遗漏承担责任。

USG6307E, USG6311E,USG6510E

USG6307E, USG6311E,USG6510E产品规格详情

USG6307E, USG6311E,USG6510E为桌面型盒式1U设备，采用一体化机箱的结构设计，采用自然散热，标配固定接口，不支持接口扩展，外接电源适配器供电。

USG6307E, USG6311E,USG6510E前面板

USG6307E, USG6311E,USG6510E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台、墙体的接地点或者机房中的接地排上。
电源线卡扣插孔	用于安装电源线卡扣。该卡扣用来绑定电源线，防止电源线松脱。
电源插座	用于连接电源适配器的音叉插头端。
0～7（RJ45）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	8个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/0～GigabitEthernet0/0/7。 GigabitEthernet 0/0/0是带内管理口，默认IP地址为192.168.0.1。可使用网线连接该接口和PC，并通过Telnet、sTelnet、Web等方式登录设备，对设备进行配置、管理和维护。
8～9（WAN，RJ45）	2个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/8～GigabitEthernet0/0/9。通过网线，将设备连接至广域网或云管理平台。
10～11（SFP）	2个GE以太网光接口，接口编号为GigabitEthernet0/0/10～GigabitEthernet0/0/11。支持1Gbit/s SFP光电模块和1Gbit/s eSFP光模块。
Micro SD卡插槽	插接Micro SD卡，为用户提供实时记录日志和报表。Micro SD卡为可选配置，请根据需要向华为公司选购BOM编码为06010308的Micro SD卡（型号为SDSDQAE-064G，容量大小为64GB，外形尺寸（宽×深×高）为15mm×11mm×1mm）。
USB 接口	插接U盘，通过U盘升级设备的系统软件等。
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。

技术指标

USG6307E, USG6311E,USG6510E的技术指标

项目		描述
BOM编码		USG6307E：02352QVB USG6311E： V600R006C00版本：02351WLV V600R007C00及以后发布的版本：02352QUV USG6510E： V600R006C00版本：02352CSB V600R007C00及以后发布的版本：02352PQH
系统参数
CPU		多核1.2GHz处理器
内存		DDR4 1GB
Nor Flash		32MB
NAND Flash		1GB
Micro SD卡		选配，请根据需要从华为公司选购64GB的Micro SD卡
硬盘		不支持
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		250mm×210mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		250mm×215mm×43.6mm（1U）
重量		1.57kg
整机功耗与热耗
最大功耗		21.6W
最大热耗		73.7BTU/hour
电源参数
交流机型		支持，外置电源适配器
额定输入电压（AC）		100V～240V，50Hz/60Hz
最大输入电压（AC）		90V～264V，47Hz～63Hz
最大输入电流		1.0A
最大输出功率		36W
散热
风扇		自身不带风扇，自然散热
接口密度
Console接口		1个（RJ45）
USB接口		1个
标配业务接口		10个10/100/1000M自适应以太网电接口 2个GE自适应以太网光接口
Micro SD卡插槽		1个
扩展插槽		无
环境参数c
系统可靠性	MTBF（年）	57.29
系统可靠性	MTTR（小时）	2
长期工作环境温度		0℃～45℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		0m～5000m

USG6331E,USG6530E

USG6331E,USG6530E 产品规格详情

USG6331E,USG6530E为桌面型盒式1U设备，采用一体化机箱的结构设计，采用自然散热，标配固定接口，不支持接口扩展，外接电源适配器供电。

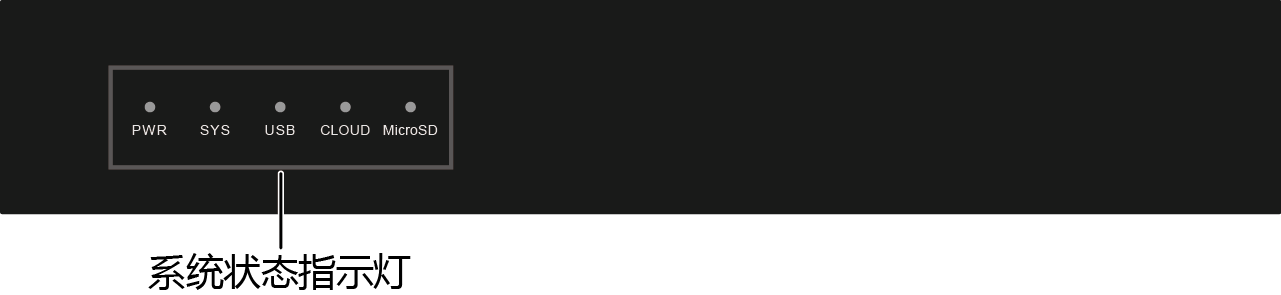

USG6331E,USG6530E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
CLOUD	CLOUD模式灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。
MicroSD	Micro SD模式灯	绿色	常亮	Micro SD卡在位。
MicroSD	Micro SD模式灯	-	常灭	Micro SD卡不在位。

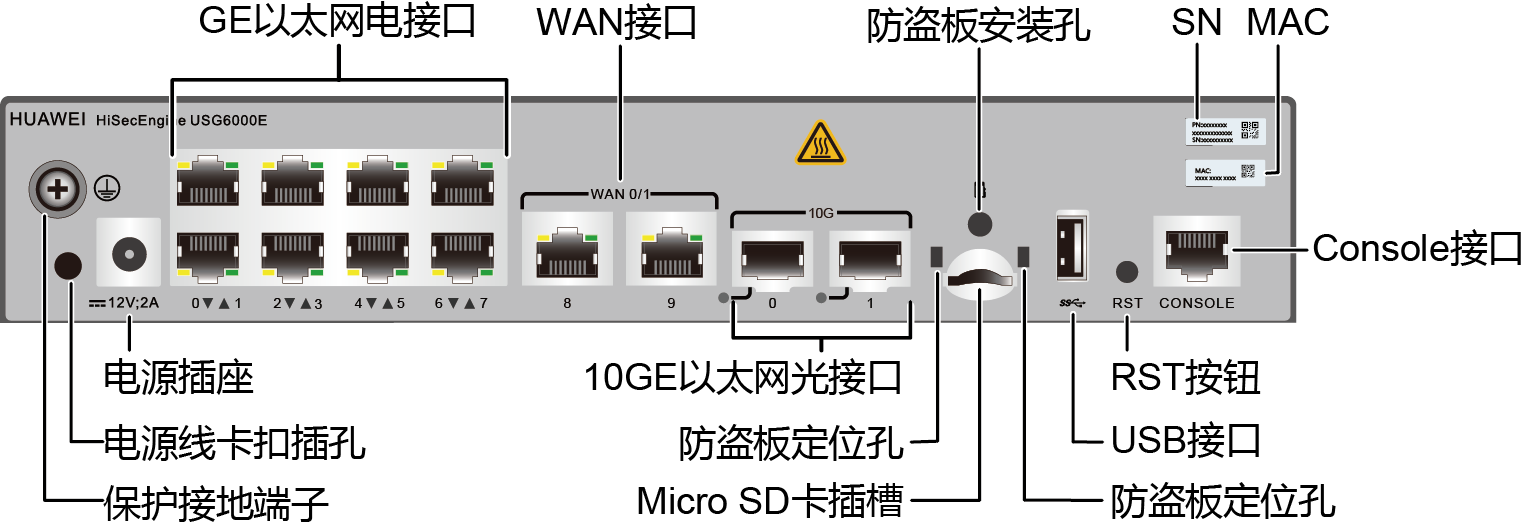

USG6331E,USG6530E后面板

图2USG6331E,USG6530E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台、墙体的接地点或者机房中的接地排上。
电源线卡扣插孔	用于安装电源线卡扣。该卡扣用来绑定电源线，防止电源线松脱。
电源插座	用于连接电源适配器的音叉插头端。
0～7（RJ45）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	8个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/0～GigabitEthernet0/0/7。 GigabitEthernet 0/0/0是带内管理口，默认IP地址为192.168.0.1。可使用网线连接该接口和PC，并通过Telnet、sTelnet、Web等方式登录设备，对设备进行配置、管理和维护。
8～9（WAN，RJ45）说明：早期发货设备的WAN接口为竖向排列，功能上与横向排列的WAN接口一致。	2个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/8～GigabitEthernet0/0/9。通过网线，将设备连接至广域网或云管理平台。
0～1（10G，SFP+）	2个10GE自适应以太网光接口，兼容GE以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/1。支持1Gbit/s SFP光电模块、1Gbit/s eSFP光模块和10Gbit/s SFP+光模块。
Micro SD卡插槽	插接Micro SD卡，为用户提供实时记录日志和报表。Micro SD卡为可选配置，请根据需要向华为公司选购BOM编码为06010308的Micro SD卡（型号为SDSDQAE-064G，容量大小为64GB，外形尺寸（宽×深×高）为15mm×11mm×1mm）。
USB 接口	插接U盘，通过U盘升级设备的系统软件等。
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。

技术指标

USG6331E,USG6530E的技术指标

项目		描述
BOM编码		USG6331E：02352QVC USG6530E： V600R006C00版本：02352CHX V600R007C00及以后发布的版本：02352QVD
系统参数
CPU		多核1.2GHz处理器
内存		DDR4 2GB
Nor Flash		32MB
NAND Flash		2GB
Micro SD卡		选配，请根据需要从华为公司选购64GB的Micro SD卡
硬盘		不支持
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		250mm×210mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		250mm×215mm×43.6mm（1U）
重量		1.57kg
整机功耗与热耗
最大功耗		22.3W
最大热耗		76.08BTU/hour
电源参数
交流机型		支持，外置电源适配器
额定输入电压（AC）		100V～240V，50Hz/60Hz
最大输入电压（AC）		90V～264V，47Hz～63Hz
最大输入电流（AC）		1.0A
最大输出功率		36W
散热
风扇		自身不带风扇，自然散热
接口密度
Console接口		1个（RJ45）
USB 接口		1个
标配业务接口		10个10/100/1000M自适应以太网电接口 2个10GE自适应以太网光接口，兼容GE以太网光接口
Micro SD卡插槽		1个
扩展插槽		无
环境参数c
系统可靠性	MTBF（年）	57.29
系统可靠性	MTTR（小时）	2
长期工作环境温度		0℃～45℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		0m～5000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。

USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E

USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E 产品规格详情

USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E只有交流机型，采用一体化机箱的结构设计，由固定接口、单电源模块、单风扇模块组成，支持选配硬盘和双电源。

USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
HA	HA指示灯	绿色	常亮	双机热备或集群，管理主设备。
		绿色	每2秒闪1次（0.5Hz）	双机热备或集群，管理从设备。
		红色	常亮	双机热备或集群故障。
		-	常灭	未开启双机热备或集群功能。
WAN	WAN指示灯	功能预留，暂未启用。
CLOUD	CLOUD指示灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。

名称	描述
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
0～7（COMBO，RJ45+SFP）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	光电互斥接口（Combo接口）。 Combo接口是一个逻辑接口，一个Combo接口对应面板上一个电接口和一个光接口，而在设备内部只有一个转发接口。电接口与其对应的光接口是光电复用关系，两者不能同时工作（例如：当激活光接口时，对应的电接口就自动处于禁用状态）。电接口和光接口共用一个接口视图，其接口编号为GigabitEthernet0/0/0～GigabitEthernet0/0/7。缺省情况下，Combo接口工作在电接口状态。可根据组网需求通过命令combo enable{copper\|fiber}选择使用电接口或光接口。其中，光接口支持插接1Gbit/s eSFP光模块。
0～1（10G，SFP+）	2个10GE以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/1。支持10Gbit/s SFP+光模块。
0～1（WAN，RJ45）	2个10/100/1000M自适应以太网电接口，接口编号为WAN0/0/0～WAN0/0/1。通过网线，将设备连接至广域网或云管理中心。
SSD卡插槽	插接M.2模块，为用户提供实时记录日志和报表。
USB 3.0接口	插接USB 3.0标准的U盘，通过U盘升级设备的系统软件等。
USB 2.0接口	插接USB 2.0标准的U盘，通过U盘升级设备的系统软件等。
MGMT接口	带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。说明： MGMT接口不支持作为业务接口使用。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。

USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E后面板

图2USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台的接地点或者机房中的接地排上。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息给当地技术支持工程师。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。
风扇模块	完成对设备的抽风散热功能。支持热插拔，但拔出时间不能超过1分钟。
电源模块（位于PWR1和PWR2插槽）	为设备提供电源输入和电源分配。标配单电源，支持选配双电源，组成1+1冗余备份；在另一块电源模块工作正常的前提下，支持热插拔。

技术指标

USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E的技术指标

项目		描述
BOM编码		USG6305E：02353AEP USG6309E：02353AFN USG6315E：02353AFP USG6325E：02353AFQ USG6335E：02353AFR USG6355E：02353AFS USG6365E：02353AFV USG6385E：02353AFW USG6525E：02353AFX USG6555E：02353AEK USG6565E：02353AEJ USG6585E：02353ADA
系统参数
CPU		多核1.4GHz处理器
内存		DDR4 4GB
Nor Flash		32MB
NAND Flash		2GB
硬盘		选配，M.2固态硬盘（64GB或240GB可选），可热插拔
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		442mm×420mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		442mm×451.5mm×43.6mm（1U）
重量		5.8kg
整机功耗与热耗
最大功耗		40W
最大热耗		136.8BTU/hour
电源参数
交流机型		支持，标配单电源，选配双电源，可热插拔
额定输入电压（AC）		100V～240V，50Hz/60Hz
最大输入电压（AC）		90V～290V，47Hz～63Hz
散热
风扇		插拔风扇
风扇个数		1个
风道（面朝前面板，热风方向）		前进、后出
接口密度
带外管理口		1个（RJ45）
Console接口		1个（RJ45）
USB接口		1个USB3.0+1个USB2.0
标配业务接口		2个10GE以太网光接口 2个10/100/1000M自适应以太网电接口（WAN） 8个GE光电互斥接口
环境参数c
系统可靠性	MTBF（年）	68.98
系统可靠性	MTTR（小时）	2
工作环境温度		0℃～45℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		0m～5000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。

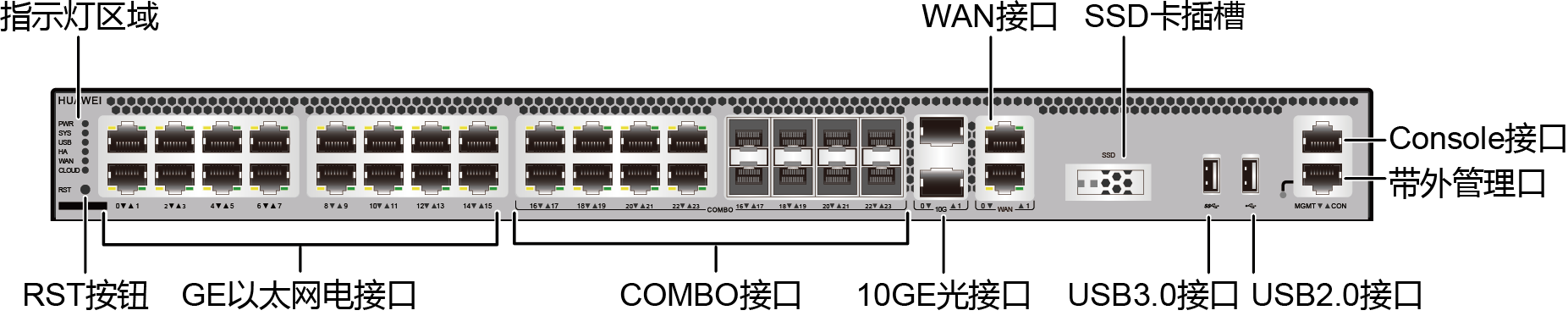

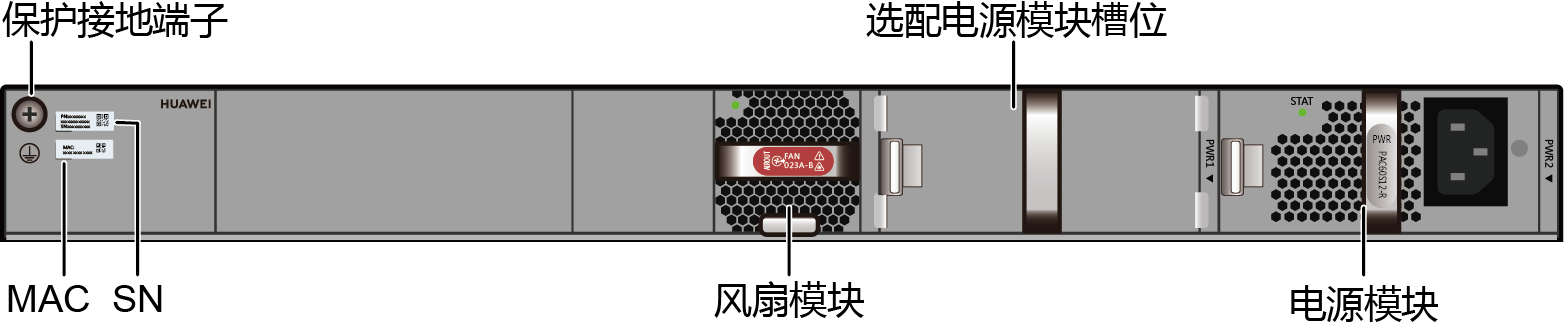

USG6306E, USG6308E, USG6312E, USG6322E, USG6332E, USG6350E, USG6360E, USG6380E, USG6515E, USG6550E, USG6560E, USG6580E

USG6306E, USG6308E, USG6312E, USG6322E, USG6332E, USG6350E, USG6360E, USG6380E, USG6515E, USG6550E, USG6560E, USG6580E 产品规格详情

USG6306E, USG6308E, USG6312E, USG6322E, USG6332E, USG6350E, USG6360E, USG6380E, USG6515E, USG6550E, USG6560E, USG6580E只有交流机型，采用一体化机箱的结构设计，由固定接口、单电源模块、单风扇模块组成，支持选配硬盘和双电源。

USG6306E, USG6308E, USG6312E, USG6322E, USG6332E, USG6350E, USG6360E, USG6380E, USG6515E, USG6550E, USG6560E, USG6580E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
HA	HA指示灯	绿色	常亮	双机热备或集群，管理主设备。
		绿色	每2秒闪1次（0.5Hz）	双机热备或集群，管理从设备。
		红色	常亮	双机热备或集群故障。
		-	常灭	未开启双机热备或集群功能。
WAN	WAN指示灯	功能预留，暂未启用。
CLOUD	CLOUD指示灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。

名称	描述
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
0～15（RJ45）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	16个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/0～GigabitEthernet0/0/15。
16～23（COMBO，RJ45+SFP）	光电互斥接口（Combo接口）。 Combo接口是一个逻辑接口，一个Combo接口对应面板上一个电接口和一个光接口，而在设备内部只有一个转发接口。电接口与其对应的光接口是光电复用关系，两者不能同时工作（例如：当激活光接口时，对应的电接口就自动处于禁用状态）。电接口和光接口共用一个接口视图，其接口编号为GigabitEthernet0/0/16～GigabitEthernet0/0/23。缺省情况下，Combo接口工作在电接口状态。可根据组网需求通过命令combo enable{copper\|fiber}选择使用电接口或光接口。其中，光接口支持插接1Gbit/s eSFP光模块。
0～1（10G，SFP+）	2个10GE以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/1。支持10Gbit/s SFP+光模块，不兼容GE光模块。
0～1（WAN，RJ45）	2个10/100/1000M自适应以太网电接口，接口编号为WAN0/0/0～WAN0/0/1。通过网线，将设备连接至广域网或云管理中心。
SSD卡插槽	插接M.2模块，为用户提供实时记录日志和报表。
USB 3.0接口	插接USB 3.0标准的U盘，通过U盘升级设备的系统软件等。
USB 2.0接口	插接USB 2.0标准的U盘，通过U盘升级设备的系统软件等。
MGMT接口	带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。说明： MGMT接口不支持作为业务接口使用。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。

USG6306E, USG6308E, USG6312E, USG6322E, USG6332E, USG6350E, USG6360E, USG6380E, USG6515E, USG6550E, USG6560E, USG6580E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台的接地点或者机房中的接地排上。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息给当地技术支持工程师。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。
风扇模块	完成对设备的抽风散热功能。支持热插拔，但拔出时间不能超过1分钟。
电源模块（位于PWR1和PWR2插槽）	为设备提供电源输入和电源分配。标配单电源，支持选配双电源，组成1+1冗余备份；在另一块电源模块工作正常的前提下，支持热插拔。

技术指标

USG6306E, USG6308E, USG6312E, USG6322E, USG6332E, USG6350E, USG6360E, USG6380E, USG6515E, USG6550E, USG6560E, USG6580E的技术指标

项目		描述
BOM编码		USG6306E：02352CBG USG6308E：02352CBH USG6312E：02352CBJ USG6322E：02352CBK USG6332E：02352CBL USG6350E：02352CBM USG6360E：02352CBN USG6380E：02351YRQ USG6515E：02352CBP USG6550E：02352CBQ USG6560E：02352CBR USG6580E：02352CBS
系统参数
CPU		多核1.4GHz处理器
内存		DDR4 4GB
Nor Flash		32MB
NAND Flash		2GB
硬盘		选配，M.2固态硬盘（64GB或240GB可选），可热插拔
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		442mm×420mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		442mm×451.5mm×43.6mm（1U）
重量		5.71kg
整机功耗与热耗
最大功耗		46.4W
最大热耗		158.7BTU/hour
电源参数
交流机型		支持，标配单电源，选配双电源，可热插拔
额定输入电压（AC）		100V～240V，50Hz/60Hz
最大输入电压（AC）		90V～264V，47Hz～63Hz
最大输入电流（AC）		2A
最大输出功率		60W
散热
风扇		插拔风扇
风扇个数		1个
风道（面朝前面板，热风方向）		前进、后出
接口密度
带外管理口		1个（RJ45）
Console接口		1个（RJ45）
USB接口		1个USB3.0+1个USB2.0
标配业务接口		2个10GE以太网光接口 2个10/100/1000M自适应以太网电接口（WAN） 16个10/100/1000M自适应以太网电接口（LAN） 8个1000M光电互斥接口
扩展插槽		无
环境参数c
系统可靠性	MTBF（年）	45.56
系统可靠性	MTTR（小时）	2
工作环境温度		0℃～45℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		0m～5000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。

USG6395E, USG6615E, USG6625E

USG6395E, USG6615E, USG6625E 产品规格详情

USG6395E, USG6615E, USG6625E提供交流机型，采用一体化机箱的结构设计，由固定接口、1个电源模块、3个风扇模块组成，支持选配硬盘和双电源。

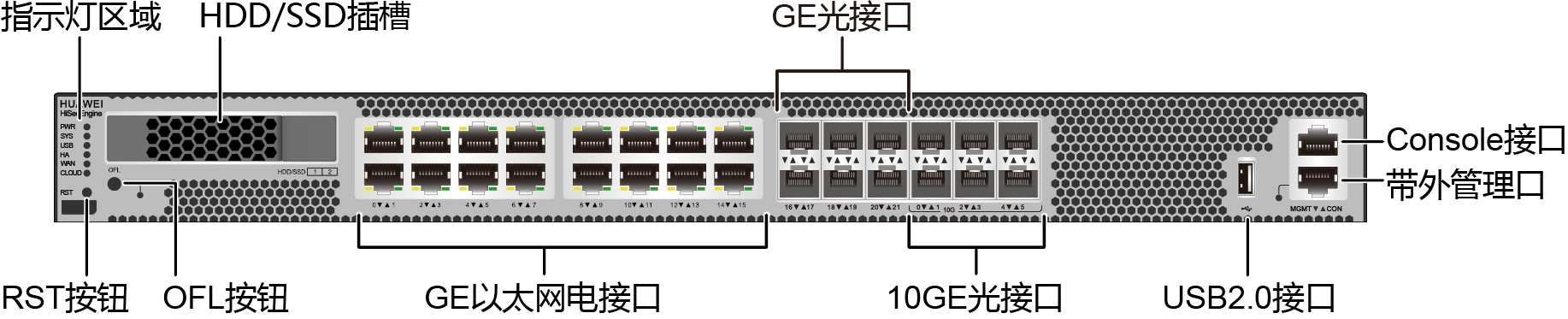

USG6395E, USG6615E, USG6625E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
HA	HA指示灯	绿色	常亮	双机热备或集群，管理主设备。
		绿色	每2秒闪1次（0.5Hz）	双机热备或集群，管理从设备。
		红色	常亮	双机热备或集群故障。
		-	常灭	未开启双机热备或集群功能。
WAN	WAN指示灯	功能预留，暂未启用。
CLOUD	CLOUD指示灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。

名称	描述
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
OFL按钮	硬盘插拔按钮。在拔出硬盘前按下OFL按钮持续约4秒钟，直至OFL指示灯亮时，硬盘才可安全拔出。
HDD/SSD	硬盘插槽，支持插入SSD-Sata240G-A或HDD-SATA1000G-A硬盘。硬盘为可选配置，请根据需要从华为公司选购。
0～15（RJ45）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	16个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/0～GigabitEthernet0/0/15。
16～21（SFP）	6个GE以太网光接口，接口编号为GigabitEthernet0/0/16～GigabitEthernet0/0/21。支持1Gbit/s eSFP光模块。
0～5（10G，SFP+）	6个10GE自适应以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/5。兼容GE以太网光接口，支持1Gbit/s eSFP光模块和10Gbit/s SFP+光模块。
USB 2.0接口	插接USB 2.0标准的U盘，通过U盘升级设备的系统软件等。
MGMT接口	带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。说明： MGMT接口不支持作为业务接口使用。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。

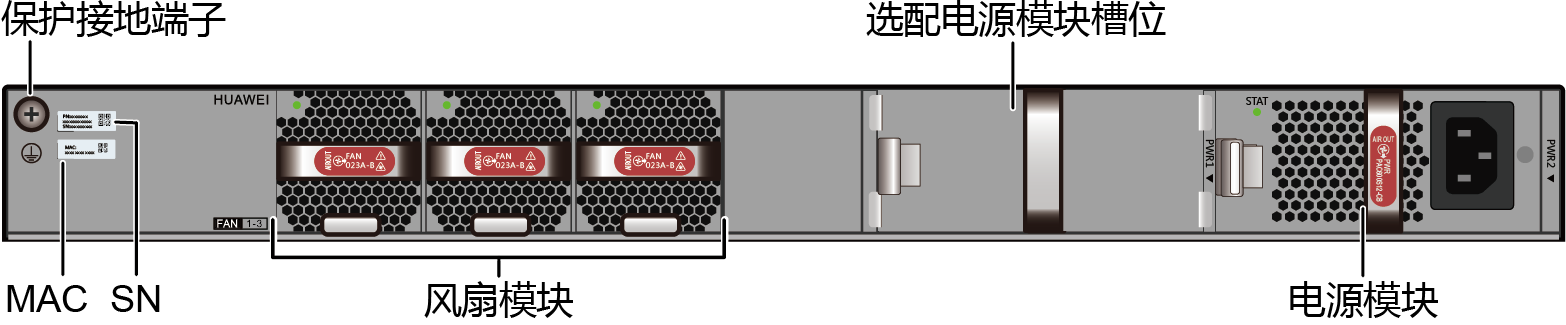

USG6395E, USG6615E, USG6625E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台的接地点或者机房中的接地排上。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息给当地技术支持工程师。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。
风扇模块	完成对设备的抽风散热功能。支持热插拔，但拔出时间不能超过1分钟。
电源模块（位于PWR1和PWR2插槽）	为设备提供电源输入和电源分配。标配单电源，支持选配双电源，组成1+1冗余备份；在另一块电源模块工作正常的前提下，支持热插拔。

技术指标

USG6395E, USG6615E, USG6625E的技术指标

项目		描述
BOM编码		USG6395E：02352RQM USG6615E：02352RQL USG6625E：02352RQN
系统参数
CPU		多核1.85GHz处理器
内存		DDR4 8GB×2
Nor Flash		64MB
NandFlash		2GB
硬盘		选配，请根据需要从华为公司选购一块2.5英寸SATA硬盘(240GB/1000GB可选)，可热插拔
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		442mm×420mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		442mm×444mm×43.6mm（1U）
重量		6.5kg
整机功耗与热耗
最大功耗		118W
最大热耗		403.56BTU/hour
电源参数
交流机型		支持，标配单电源，选配双电源，可热插拔
额定输入电压（AC）		100V～240V，50Hz/60Hz
最大输入电压（AC）		90V～290V，47Hz～63Hz
最大输入电流（AC）		8A
最大输出功率（AC）		600W
散热
风扇		支持，可热插拔
风扇个数		3个
风道（面朝前面板，热风方向）		前进、后出
接口密度
带外管理口		1个（RJ45）
Console接口		1个（RJ45）
USB 2.0接口		1个
标配业务接口		16个10/100/1000M自适应以太网电接口 6个GE以太网光接口 6个10GE以太网光接口
环境参数c
系统可靠性	MTBF（年）	37.76
系统可靠性	MTTR（小时）	2
工作环境温度		无机械硬盘：0℃～45℃ 带机械硬盘d：5℃～40℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		无机械硬盘：0m～5000m 带机械硬盘：0m～3000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。 d. 带机械硬盘的设备其工作环境温度变化速率需要≤20℃/小时。

USG6630E

USG6630E 产品规格详情

USG6630E提供交直流机型，采用一体化机箱的结构设计，由固定接口、2个电源模块、3个风扇模块组成，支持选配硬盘。

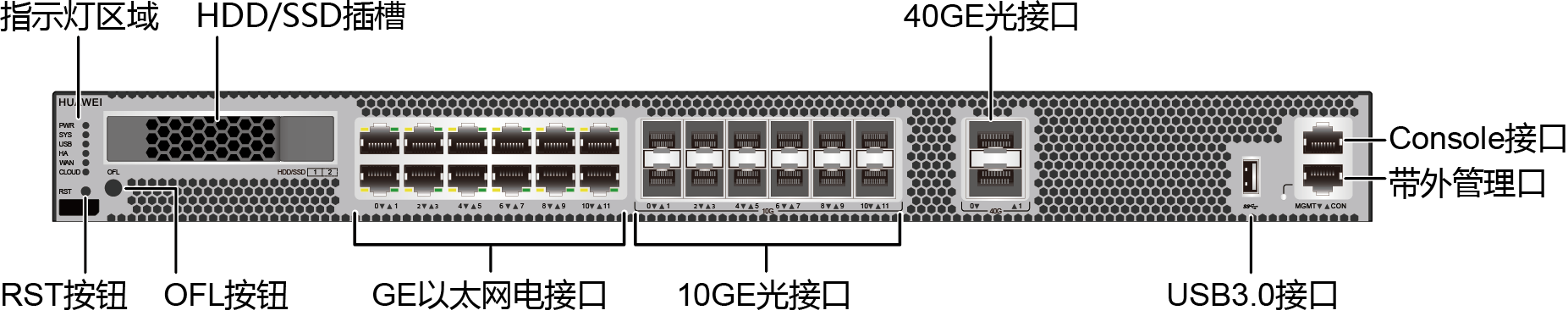

USG6630E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
HA	HA指示灯	绿色	常亮	双机热备或集群，管理主设备。
		绿色	每2秒闪1次（0.5Hz）	双机热备或集群，管理从设备。
		红色	常亮	双机热备或集群故障。
		-	常灭	未开启双机热备或集群功能。
WAN	WAN指示灯	功能预留，暂未启用。
CLOUD	CLOUD指示灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。

名称	描述
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
OFL按钮	硬盘插拔按钮。在拔出硬盘前按下OFL按钮持续约4秒钟，直至OFL指示灯亮时，硬盘才可安全拔出。
HDD/SSD	硬盘插槽，支持插入HDD-SATA1000G-A或SSD-Sata240G-A硬盘。硬盘为可选配置，请根据需要从华为公司选购。
0～11（RJ45）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	12个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/0～GigabitEthernet0/0/11。
0～11（10G，SFP+）	12个10GE自适应以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/11。兼容GE以太网光接口，支持1Gbit/s SFP光电模块、1Gbit/s eSFP光模块和10Gbit/s SFP+光模块。
0～1（40G，QSFP+）	2个40GE以太网光接口，接口编号为40GE0/0/0～40GE0/0/1。支持40Gbit/s QSFP+光模块。
USB 3.0接口	插接USB 3.0标准的U盘，通过U盘升级设备的系统软件等。
MGMT接口	带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。说明： MGMT接口不支持作为业务接口使用。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。

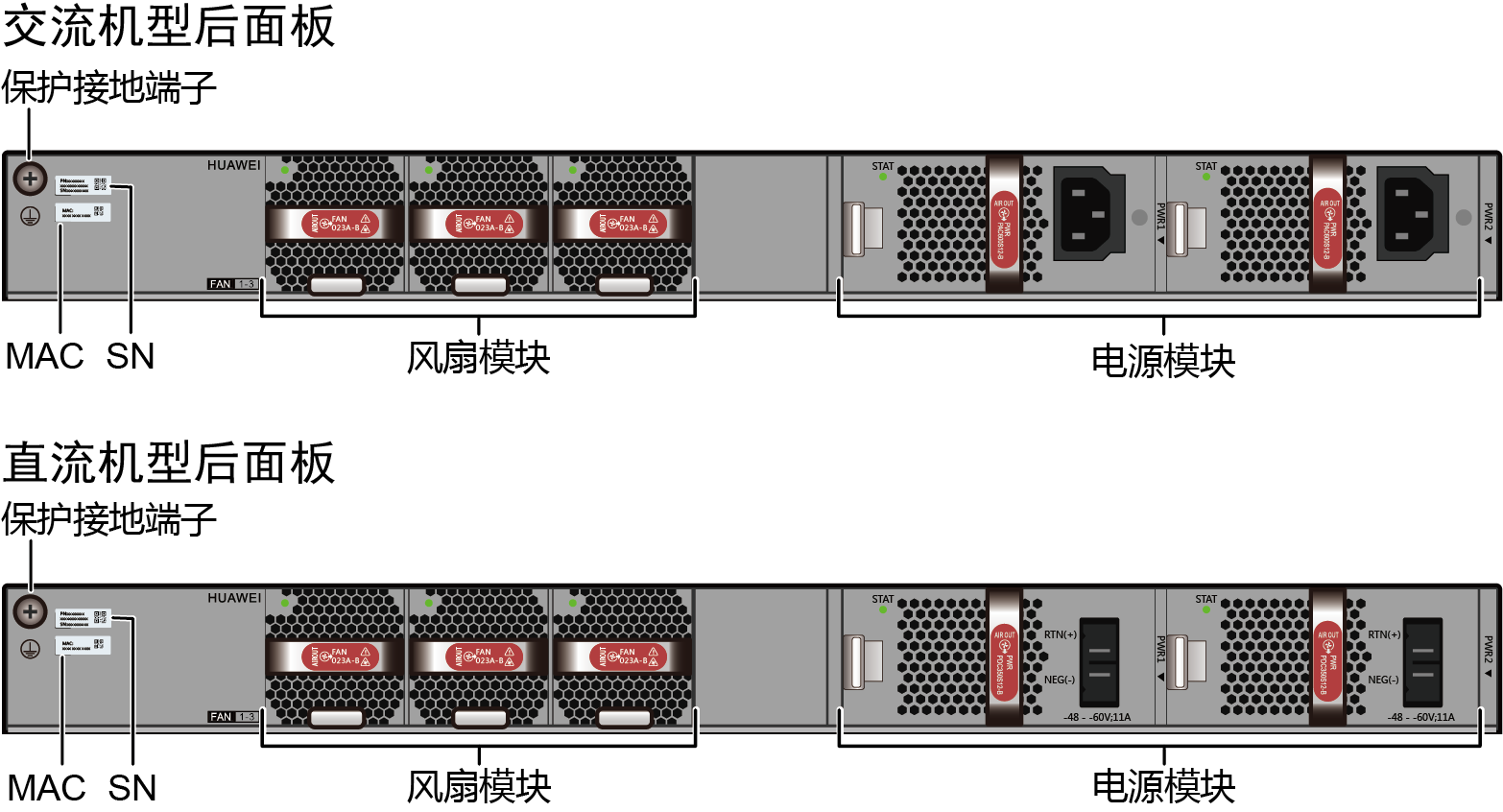

USG6630E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台的接地点或者机房中的接地排上。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息给当地技术支持工程师。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。
风扇模块	完成对设备的抽风散热功能。支持热插拔，但拔出时间不能超过1分钟。
电源模块（位于PWR1和PWR2插槽）	为设备提供电源输入和电源分配。标配双电源，组成1+1冗余备份；在另一块电源模块工作正常的前提下，支持热插拔。

技术指标

USG6630E的技术指标

项目		描述
BOM编码		USG6630E-AC：02352FQA USG6630E-DC：02352CKV
系统参数
CPU		多核2.3GHz处理器
内存		DDR4 16GB
Flash		32MB
Storage		32GB
硬盘		选配，请根据需要从华为公司选购一块2.5英寸SATA硬盘(240GB/1000GB可选)，可热插拔
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		442mm×420mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		442mm×444mm×43.6mm（1U）
重量		7.6kg
整机功耗与热耗
最大功耗		USG6630E-AC：195.8W USG6630E-DC：177.0W
最大热耗		USG6630E-AC：669.5BTU/hour USG6630E-DC：605.2BTU/hour
电源参数
交流机型		支持，双电源，可热插拔
额定输入电压（AC）		100V～240V，50Hz/60Hz
最大输入电压（AC）		90V～290V，47Hz～63Hz
最大输入电流（AC）		9A
最大输出功率（AC）		600W
直流机型		支持，双电源，可热插拔
额定输入电压（DC）		-48V～-60V
最大输入电压（DC）		-38.4V～-72V
最大输入电流（DC）		11A
最大输出功率（DC）		350W
散热
风扇		支持，可热插拔
风扇个数		3个
风道（面朝前面板，热风方向）		前进、后出
接口密度
带外管理口		1个（RJ45）
Console接口		1个（RJ45）
USB 3.0接口		1个
标配业务接口		12个10/100/1000M自适应以太网电接口 12个10GE以太网光接口 2个40GE以太网光接口
环境参数c
系统可靠性	MTBF（年）	29.34
系统可靠性	MTTR（小时）	2
工作环境温度		无机械硬盘：0℃～45℃ 带机械硬盘d：5℃～40℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		无机械硬盘：0m～5000m 带机械硬盘：0m～3000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。 d. 带机械硬盘的设备其工作环境温度变化速率需要≤20℃/小时。

USG6635E, USG6655E

USG6635E, USG6655E 产品规格详情

USG6635E, USG6655E提供交流机型，采用一体化机箱的结构设计，由固定接口、2个电源模块、4个风扇模块组成，支持选配硬盘。

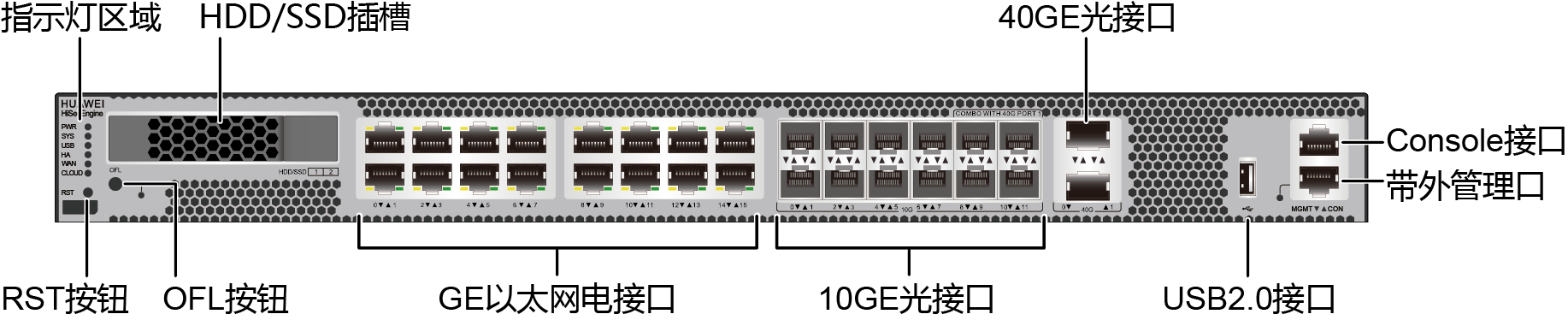

USG6635E, USG6655E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
HA	HA指示灯	绿色	常亮	双机热备或集群，管理主设备。
		绿色	每2秒闪1次（0.5Hz）	双机热备或集群，管理从设备。
		红色	常亮	双机热备或集群故障。
		-	常灭	未开启双机热备或集群功能。
WAN	WAN指示灯	功能预留，暂未启用。
CLOUD	CLOUD指示灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。

名称	描述
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
OFL按钮	硬盘插拔按钮。在拔出硬盘前按下OFL按钮持续约4秒钟，直至OFL指示灯亮时，硬盘才可安全拔出。
HDD/SSD	硬盘插槽，支持插入SSD-Sata240G-A或HDD-SATA1000G-A硬盘。硬盘为可选配置，请根据需要从华为公司选购。
0～15（RJ45）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	16个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/0～GigabitEthernet0/0/15。
0～11（10G，SFP+）	12个10GE自适应以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/11。兼容GE以太网光接口，支持1Gbit/s SFP光电模块、1Gbit/s eSFP光模块和10Gbit/s SFP+光模块。当编号为40GE0/0/1的40GE光接口开启时，接口编号为XGigabitEthernet0/0/8～XGigabitEthernet0/0/11的10GE光接口不能使用。
0～1（40G，QSFP+）	2个40GE以太网光接口，接口编号为40GE0/0/0～40GE0/0/1。支持40Gbit/s QSFP+光模块。缺省情况下，40GE0/0/1光接口模式默认关闭，如需开启此接口，请执行命令set device port-config-mode 40g-port enable。
USB 2.0接口	插接USB 2.0标准的U盘，通过U盘升级设备的系统软件等。
MGMT接口	带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。说明： MGMT接口不支持作为业务接口使用。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。

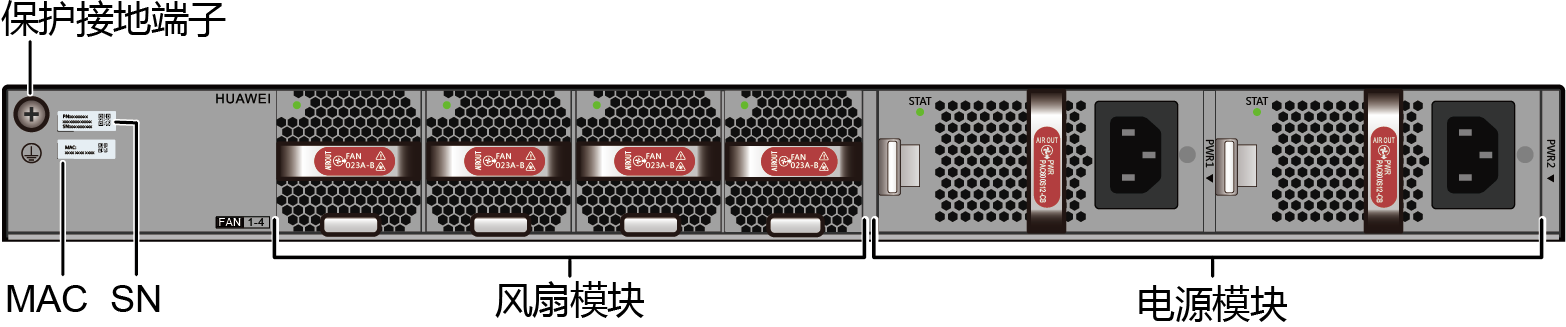

USG6635E, USG6655E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台的接地点或者机房中的接地排上。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息给当地技术支持工程师。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。
风扇模块	完成对设备的抽风散热功能。支持热插拔，但拔出时间不能超过1分钟。
电源模块（位于PWR1和PWR2插槽）	为设备提供电源输入和电源分配。标配双电源，组成1+1冗余备份；在另一块电源模块工作正常的前提下，支持热插拔。

技术指标

USG6635E, USG6655E的技术指标

项目		描述
BOM编码		USG6635E：02352RQD USG6655E：02352RPS
系统参数
CPU		多核1.85GHz处理器
内存		DDR4 8GB×4
NorFlash		64MB
NandFlash		2GB
硬盘		选配，请根据需要从华为公司选购一块2.5英寸SATA硬盘(240GB/1000GB可选)，可热插拔
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		442mm×420mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		442mm×444mm×43.6mm（1U）
重量		7.75kg
整机功耗与热耗
最大功耗		156W
最大热耗		533.5BTU/hour
电源参数
交流机型		支持，双电源，可热插拔
额定输入电压（AC）		100V～240V，50Hz/60Hz
最大输入电压（AC）		90V～290V，47Hz～63Hz
最大输入电流（AC）		8A
最大输出功率（AC）		600W
散热
风扇		支持，可热插拔
风扇个数		4个
风道（面朝前面板，热风方向）		前进、后出
接口密度
带外管理口		1个（RJ45）
Console接口		1个（RJ45）
USB 2.0接口		1个
标配业务接口		16个10/100/1000M自适应以太网电接口 12个10GE以太网光接口 2个40GE以太网光接口
环境参数c
系统可靠性	MTBF（年）	31.63
系统可靠性	MTTR（小时）	2
工作环境温度		无机械硬盘：0℃～45℃ 带机械硬盘d：5℃～40℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		无机械硬盘：0m～5000m 带机械硬盘：0m～3000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。 d. 带机械硬盘的设备其工作环境温度变化速率需要≤20℃/小时。

USG6650E

USG6650E 产品规格详情

USG6650E提供交流机型，采用一体化机箱的结构设计，由固定接口、2个电源模块、3个风扇模块组成，支持选配硬盘。

USG6650E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
HA	HA指示灯	绿色	常亮	双机热备或集群，管理主设备。
		绿色	每2秒闪1次（0.5Hz）	双机热备或集群，管理从设备。
		红色	常亮	双机热备或集群故障。
		-	常灭	未开启双机热备或集群功能。
WAN	WAN指示灯	功能预留，暂未启用。
CLOUD	CLOUD指示灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。

名称	描述
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
OFL按钮	硬盘插拔按钮。在拔出硬盘前按下OFL按钮持续约4秒钟，直至OFL指示灯亮时，硬盘才可安全拔出。
HDD/SSD	硬盘插槽，支持插入HDD-SATA1000G-A或SSD-Sata240G-A硬盘。硬盘为可选配置，请根据需要从华为公司选购。
0～11（RJ45）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	12个10/100/1000M自适应以太网电接口，接口编号为GigabitEthernet0/0/0～GigabitEthernet0/0/11。
0～11（10G，SFP+）	12个10GE自适应以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/11。兼容GE以太网光接口，支持1Gbit/s SFP光电模块、1Gbit/s eSFP光模块和10Gbit/s SFP+光模块。
0～1（40G，QSFP+）	2个40GE以太网光接口，接口编号为40GE0/0/0～40GE0/0/1。支持40Gbit/s QSFP+光模块。
USB 3.0接口	插接USB 3.0标准的U盘，通过U盘升级设备的系统软件等。
MGMT接口	带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。说明： MGMT接口不支持作为业务接口使用。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。

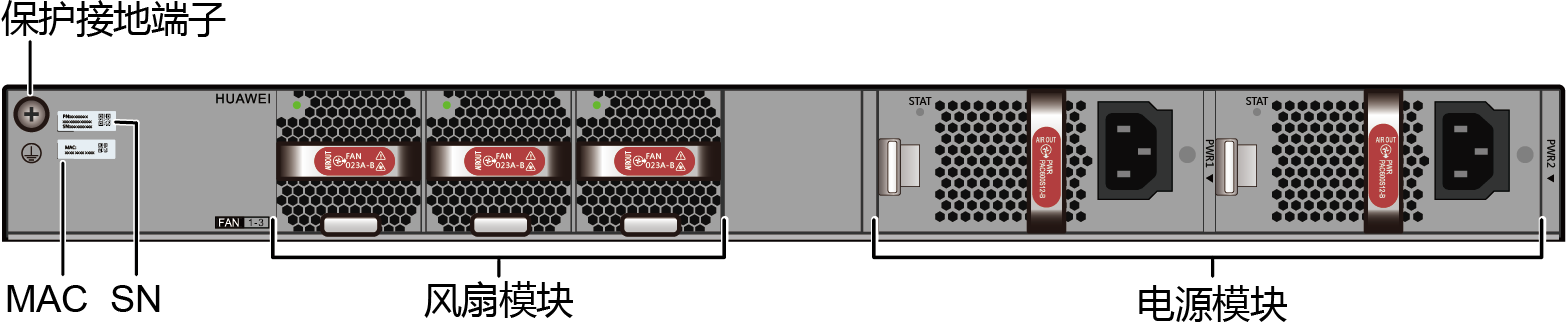

USG6650E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台的接地点或者机房中的接地排上。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息给当地技术支持工程师。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。
风扇模块	完成对设备的抽风散热功能。支持热插拔，但拔出时间不能超过1分钟。
电源模块（位于PWR1和PWR2插槽）	为设备提供电源输入和电源分配。标配双电源，组成1+1冗余备份；在另一块电源模块工作正常的前提下，支持热插拔。

技术指标

USG6650E的技术指标

项目		描述
BOM编码		02351YRY
系统参数
CPU		多核2.3GHz处理器
内存		DDR4 16GB
Flash		32MB
Storage		32GB
硬盘		选配，请根据需要从华为公司选购一块2.5英寸SATA硬盘(240GB/1000GB可选)，可热插拔
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		442mm×420mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		442mm×444mm×43.6mm（1U）
重量		7.6kg
整机功耗与热耗
最大功耗		195.8W
最大热耗		669.5BTU/hour
电源参数
交流机型		支持，双电源，可热插拔
额定输入电压（AC）		100V～240V，50Hz/60Hz
最大输入电压（AC）		90V～290V，47Hz～63Hz
最大输入电流（AC）		9A
最大输出功率（AC）		600W
散热
风扇		支持，可热插拔
风扇个数		3个
风道（面朝前面板，热风方向）		前进、后出
接口密度
带外管理口		1个（RJ45）
Console接口		1个（RJ45）
USB 3.0接口		1个
标配业务接口		12个10/100/1000M自适应以太网电接口 12个10GE以太网光接口 2个40GE以太网光接口
环境参数c
系统可靠性	MTBF（年）	29.34
系统可靠性	MTTR（小时）	2
工作环境温度		无机械硬盘：0℃～45℃ 带机械硬盘d：5℃～40℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		无机械硬盘：0m～5000m 带机械硬盘：0m～3000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。 d. 带机械硬盘的设备其工作环境温度变化速率需要≤20℃/小时。

USG6680E

USG6680E 产品规格详情

USG6680E提供交流机型，采用一体化机箱的结构设计，由固定接口、2个电源模块、4个风扇模块组成，且支持选配硬盘。

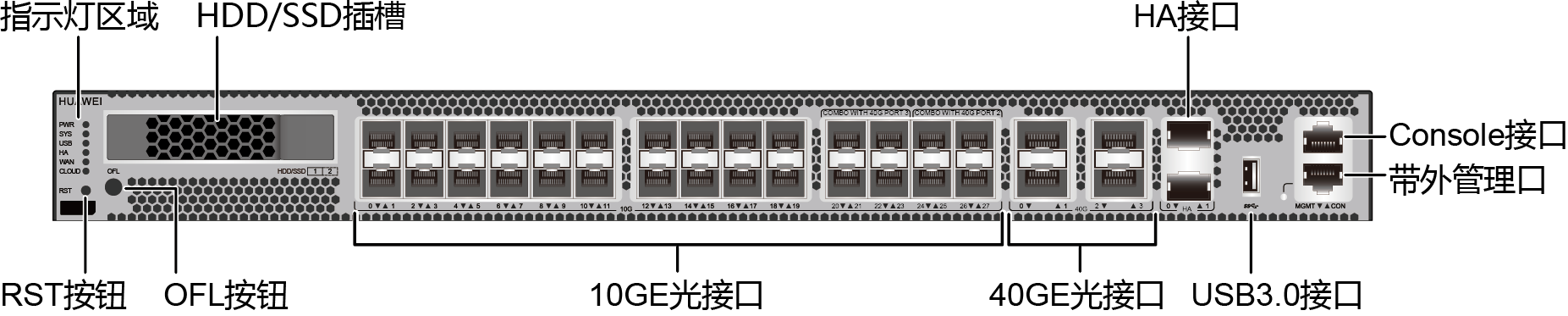

USG6680E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
HA	HA指示灯	绿色	常亮	双机热备或集群，管理主设备。
		绿色	每2秒闪1次（0.5Hz）	双机热备或集群，管理从设备。
		红色	常亮	双机热备或集群故障。
		-	常灭	未开启双机热备或集群功能。
WAN	WAN指示灯	功能预留，暂未启用。
CLOUD	CLOUD指示灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。

名称	描述
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
OFL按钮	硬盘插拔按钮。在拔出硬盘前按下OFL按钮持续约4秒钟，直至OFL指示灯亮时，硬盘才可安全拔出。
HDD/SSD	硬盘插槽，支持插入HDD-SATA1000G-A或SSD-Sata240G-A硬盘。硬盘为可选配置，请根据需要从华为公司选购。
0～27（10G，SFP+）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	28个10GE自适应以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/27。兼容GE以太网光接口，支持1Gbit/s SFP光电模块、1Gbit/s eSFP光模块和10Gbit/s SFP+光模块。当编号为40GE0/0/2～40GE0/0/3的40GE光接口开启时，接口编号为XGigabitEthernet0/0/20～XGigabitEthernet0/0/27的10GE光接口不能使用。
0～3（40G，QSFP+）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	4个40GE以太网光接口，接口编号为40GE0/0/0～40GE0/0/3。支持40Gbit/s QSFP+光模块。缺省情况下，40GE0/0/2～40GE0/0/3光接口模式默认关闭，如需开启此接口，请执行命令set device port-config-mode 40g-port enable。
0～1（HA，SFP+）	双机热备或集群心跳接口，通过独立的链路连接两台USG设备，组成双机热备或集群。接口编号为HA0/0/0～HA0/0/1，支持10Gbit/s SFP+光模块。
USB 3.0接口	插接USB 3.0标准的 U盘，通过U盘升级设备的系统软件等。
MGMT接口	带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。说明： MGMT接口不支持作为业务接口使用。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。

USG6680E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台的接地点或者机房中的接地排上。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息给当地技术支持工程师。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。
风扇模块	完成对设备的抽风散热功能。支持热插拔，但拔出时间不能超过1分钟。
电源模块（位于PWR1和PWR2插槽）	为设备提供电源输入和电源分配。标配双电源，组成1+1冗余备份；在另一块电源模块工作正常的前提下，支持热插拔。

技术指标

USG6680E的技术指标

项目		描述
BOM编码		02351YRR
系统参数
CPU		多核2.3GHz处理器
内存		DDR4 8GB×4
Flash		32MB×2
Storage		32GB
硬盘		选配，请根据需要从华为公司选购一块2.5英寸SATA硬盘(240GB/1000GB可选)，可热插拔
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		442mm×600mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		442mm×624mm×43.6mm（1U）
重量		12kg
整机功耗与热耗
最大功耗		488.3W
最大热耗		1669.6BTU/hour
电源参数
交流机型		支持，双电源，可热插拔
交流输入特性	额定输入电压（AC）	100V AC～130V AC/200V AC～240V AC；50/60Hz
	最大输入电压（AC）	90V AC～290V AC；47Hz～63Hz
	额定输入电流（AC）	10A（100V AC～130V AC） 8A（200V AC～240V AC）
高压直流输入特性	额定输入电压（DC）	240V
高压直流输入特性	额定输入电流（DC）	8A
额定输出电压		12V
额定输出电流		67A（100V AC～130V AC） 100A（200V AC～240V AC） 100A（240V DC）
额定输出功率		800W（100V AC～130V AC） 1200W（200V AC～240V AC） 1200W（240V DC）
散热
风扇		支持，可热插拔
风扇个数		4个
风道（面朝前面板，热风方向）		前进、后出
接口密度
带外管理口		1个（RJ45）
Console接口		1个（RJ45）
USB 3.0接口		1个
标配业务接口		28个10GE以太网光接口 4个40GE以太网光接口 2个HA接口
环境参数c
系统可靠性	MTBF（年）	25
系统可靠性	MTTR（小时）	2
工作环境温度		无机械硬盘：0℃～45℃ 带机械硬盘d：5℃～40℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		无机械硬盘：0m～5000m 带机械硬盘：0m～3000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。 d. 带机械硬盘的设备其工作环境温度变化速率需要≤20℃/小时。

USG6712E, USG6716E

USG6712E, USG6716E 产品规格详情

USG6712E, USG6716E提供交流机型，采用一体化机箱的结构设计，由固定接口、2个电源模块、5个风扇模块组成，支持选配硬盘。

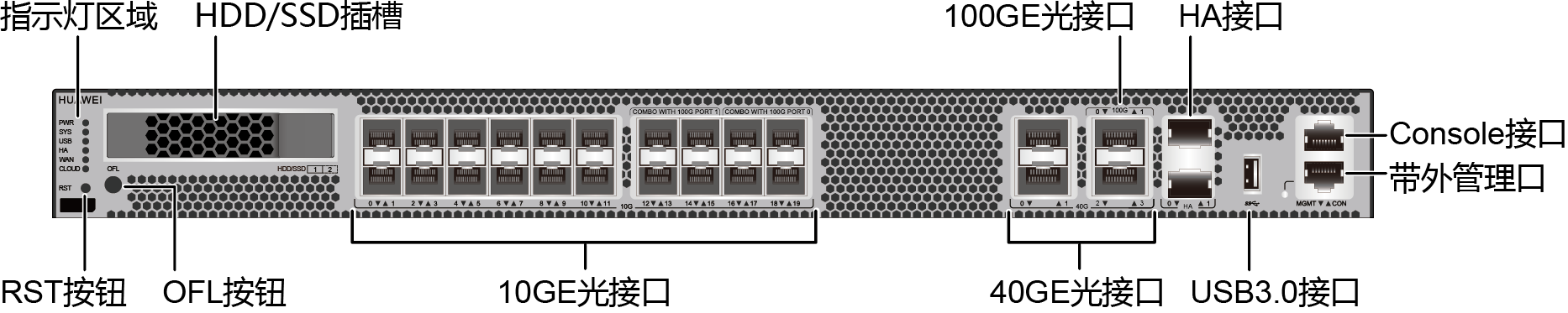

USG6712E, USG6716E前面板

指示灯丝印	指示灯名称	指示灯颜色	指示灯状态	状态描述
PWR	电源指示灯	绿色	常亮	电源工作正常。
PWR	电源指示灯	-	常灭	电源故障或设备未上电。
SYS	SYS指示灯	绿色	常亮	系统处于上电加载或复位启动状态。
		绿色	每2秒闪1次（0.5Hz）	系统处于正常运行状态。
		绿色	每秒闪4次（4Hz）	系统处于启动中。
		红色	常亮	系统故障。
		-	常灭	系统未运行。
USB	USB指示灯	绿色	常亮	U盘开局完成。
		绿色	每秒闪4次（4Hz）	U盘开局数据读取中。
		红色	常亮	U盘开局失败。
		-	常灭	未启用U盘开局，系统默认状态。
HA	HA指示灯	绿色	常亮	双机热备或集群，管理主设备。
		绿色	每2秒闪1次（0.5Hz）	双机热备或集群，管理从设备。
		红色	常亮	双机热备或集群故障。
		-	常灭	未开启双机热备或集群功能。
WAN	WAN指示灯	功能预留，暂未启用。
CLOUD	CLOUD指示灯	绿色	常亮	连接到云管理平台。
		绿色	每秒闪4次（4Hz）	与云管理平台连接中，有数据收发。
		-	常灭	未连接注册到云管理平台。

名称	描述
RST按钮	当设备正常运行时，按下RST按钮将重新启动设备。建议按RST按钮前保存当前配置。该按钮还可用于一键恢复缺省配置。即长时间按住复位按钮5S，松开RST按钮，设备恢复出厂缺省配置并重新启动。
OFL按钮	硬盘插拔按钮。在拔出硬盘前按下OFL按钮持续约4秒钟，直至OFL指示灯亮时，硬盘才可安全拔出。
HDD/SSD	硬盘插槽，支持插入HDD-SATA1000G-A或SSD-Sata240G-A硬盘。硬盘为可选配置，请根据需要从华为公司选购。
0～19（10G，SFP+）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	20个10GE自适应以太网光接口，接口编号为XGigabitEthernet0/0/0～XGigabitEthernet0/0/19。兼容GE以太网光接口，支持1Gbit/s SFP光电模块、1Gbit/s eSFP光模块和10Gbit/s SFP+光模块。当100GE0/0/0～100GE0/0/1光接口开启时，接口编号为XGigabitEthernet0/0/12～XGigabitEthernet0/0/19的10GE光接口不能使用。
0～3（40G，QSFP+）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	4个40GE以太网光接口，接口编号为40GE0/0/0～40GE0/0/3。支持40Gbit/s QSFP+光模块。接口编号为40GE0/0/2～40GE0/0/3的40GE光接口可切换为100GE光接口。
0～1（100G，QSFP28）说明：指示灯的箭头方向和接口对应，朝下就表示下接口，朝上就表示上接口。	2个100GE以太网光接口，接口编号为100GE0/0/0～100GE0/0/1。支持100Gbit/s QSFP28光模块。缺省情况下，100GE光接口模式默认关闭，如需开启此接口，请执行命令set device port-config-mode 100g-port enable。
0～1（HA，SFP+）	双机热备或集群心跳接口，通过独立的链路连接两台USG设备，组成双机热备或集群。接口编号为HA0/0/0～HA0/0/1，支持10Gbit/s SFP+光模块。
USB 3.0接口	插接USB 3.0标准的 U盘，通过U盘升级设备的系统软件等。
MGMT接口	带外管理口，为10/100/1000M RJ45自适应以太网接口，接口编号为MEth0/0/0，默认IP地址为192.168.0.1。将本接口通过网线连接到PC的网口上或者PC路由可达的网络接口上，通过Telnet访问设备的命令配置界面，或者通过Web浏览器访问设备的Web配置界面，可以对设备进行配置、管理和维护。说明： MGMT接口不支持作为业务接口使用。
Console接口（RJ45）	Console接口用于连接控制台，实现本地配置功能。通过Console配置线连接Console接口（RJ45）到PC的串口（COM），然后使用串口终端软件访问设备的命令配置界面，输入相应命令可对设备进行配置、管理和维护。

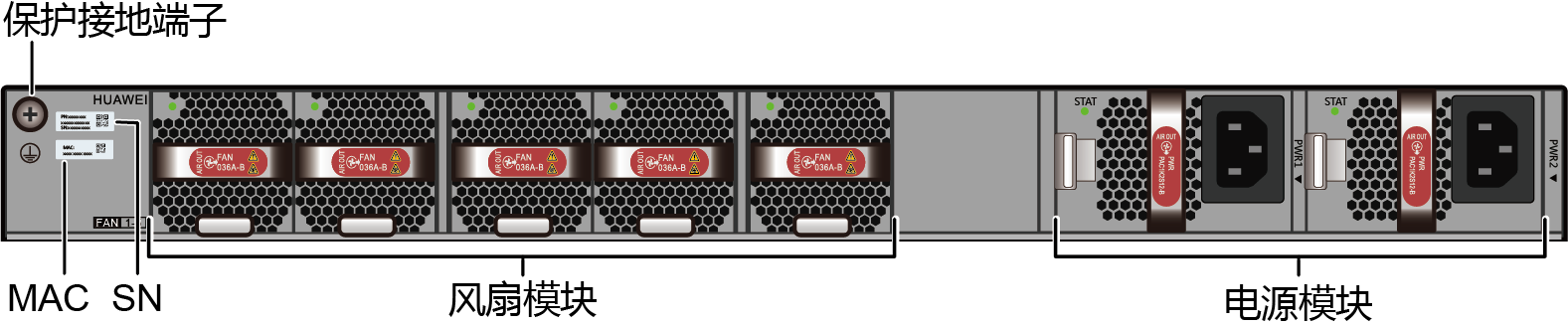

USG6712E, USG6716E后面板

名称	描述
保护接地端子	用于连接保护地线的M4 OT端子，将保护地线连接到机柜、工作台的接地点或者机房中的接地排上。
SN	唯一标识设备的数字序列号。申请License文件时需要提供设备SN信息给当地技术支持工程师。
MAC	唯一标识设备的物理地址。网络转发配置时需要提供设备MAC信息。
风扇模块	完成对设备的抽风散热功能。支持热插拔，但拔出时间不能超过1分钟。
电源模块（位于PWR1和PWR2插槽）	为设备提供电源输入和电源分配。标配双电源，组成1+1冗余备份；在另一块电源模块工作正常的前提下，支持热插拔。

技术指标

USG6712E, USG6716E的技术指标

项目		描述
BOM编码		USG6712E：02352CNL USG6716E：02351YRS
系统参数
CPU		多核1.9GHz处理器
内存		DDR4 8GB×8
Flash		32MB×2
Storage		32GB
硬盘		选配，请根据需要从华为公司选购一块2.5英寸SATA硬盘(240GB/1000GB可选)，可热插拔
外形尺寸与重量
外形基本尺寸（宽a×深×高b）		442mm×600mm×43.6mm（1U）
外形最大尺寸（宽a×深×高b）		442mm×624mm×43.6mm（1U）
重量		12kg
整机功耗与热耗
最大功耗		566W
最大热耗		1935.3BTU/hour
电源参数
交流机型		支持，双电源，可热插拔
交流输入特性	额定输入电压（AC）	100V AC～130V AC/200V AC～240V AC；50/60Hz
	最大输入电压（AC）	90V AC～290V AC；47Hz～63Hz
	额定输入电流（AC）	10A（100V AC～130V AC） 8A（200V AC～240V AC）
高压直流输入特性	额定输入电压（DC）	240V
高压直流输入特性	额定输入电流（DC）	8A
额定输出电压		12V
额定输出电流		67A（100V AC～130V AC） 100A（200V AC～240V AC） 100A（240V DC）
额定输出功率		800W（100V AC～130V AC） 1200W（200V AC～240V AC） 1200W（240V DC）
散热
风扇		支持，可热插拔
风扇个数		5个
风道（面朝前面板，热风方向）		前进、后出
接口密度
带外管理口		1个（RJ45）
Console接口		1个（RJ45）
USB 3.0接口		1个
标配业务接口		20个10GE以太网光接口 2个40GE以太网光接口 2个40GE/100GE以太网光接口 2个HA接口
环境参数c
系统可靠性	MTBF（年）	25
系统可靠性	MTTR（小时）	2
工作环境温度		无机械硬盘：0℃～45℃ 带机械硬盘d：5℃～40℃
存储环境温度		-40℃～70℃
工作环境相对湿度		5%RH～95%RH，无冷凝
存储环境相对湿度		5%RH～95%RH，无冷凝
海拔		无机械硬盘：0m～5000m 带机械硬盘：0m～3000m
说明： a. “宽”为不带挂耳的尺寸。 b. “高”为1U，1U=1.75英寸，约为44.45mm，是IEC（International Electrotechnical Commission）60297标准中定义的高度单位。 c. 温度、湿度的测量点，是指在机柜前后没有保护板的情况下，距地板以上1.5m和距机柜前方0.4m处测量的数值。 d. 带机械硬盘的设备其工作环境温度变化速率需要≤20℃/小时。

产品彩页

更新中

资质文档

更新中

华为产品分类

华为(HuaWei)USG 用户数、吞吐量、最大并发连接、IPSec连接、SSL VPN并发用户、固定接口等

华为(HuaWei) USG6000E 系列 防火墙产品 投标参数 规格 特性清单 2024-11-22

USG6307E, USG6311E,USG6510E

技术指标

USG6331E,USG6530E

技术指标

USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E

技术指标

USG6306E, USG6308E, USG6312E, USG6322E, USG6332E, USG6350E, USG6360E, USG6380E, USG6515E, USG6550E, USG6560E, USG6580E

技术指标

USG6395E, USG6615E, USG6625E

技术指标

USG6630E

技术指标

USG6635E, USG6655E

技术指标

USG6650E

技术指标

USG6680E

技术指标

USG6712E, USG6716E

技术指标

工作时间

HuaWei ICT Solutions

销售代表

华为(HuaWei) USG6000E 系列防火墙产品投标参数规格特性清单 2024-11-22

USG6307E, USG6311E,USG6510E

USG6331E,USG6530E

USG6305E, USG6309E, USG6315E, USG6325E, USG6335E, USG6355E, USG6365E, USG6385E, USG6525E, USG6555E, USG6565E, USG6585E

USG6306E, USG6308E, USG6312E, USG6322E, USG6332E, USG6350E, USG6360E, USG6380E, USG6515E, USG6550E, USG6560E, USG6580E

USG6395E, USG6615E, USG6625E

USG6630E

USG6635E, USG6655E

USG6650E

USG6680E

USG6712E, USG6716E
